کابینت باتری یو پی اس چیست؟ همه چیز راجع به کابینت باتری UPS
آیا تا به حال فکر کردهاید که چرا برخی از باتریهای UPS خیلی زود فرسوده میشوند، حتی زمانی که برند معتبری دارند؟ یکی از عوامل کمتر دیدهشده، کابینت باتری UPS است. این باکس تنها یک محفظه ساده نیست؛ بلکه نقش مهمی در حفاظت، تهویه و پایداری دمای باتریها دارد. کابینت مناسب میتواند از ورود گرد و غبار، رطوبت و تغییرات ناگهانی دما جلوگیری کرده و شرایط مناسب را برای عملکرد طولانیمدت باتری فراهم کند. انتخاب نادرست یا نگهداری ضعیف این بخش، میتواند عمر باتری را بهشدت کاهش دهد و حتی باعث اختلال در عملکرد UPS شود. در این مقاله، دقیق و شفاف بررسی میکنیم که کابینت باتری چیست، چه انواعی دارد و چگونه میتوان با انتخاب درست و نگهداری اصولی، عمر باتری را به حداکثر رساند. این راهنماییها میتواند به شما کمک کند تا در زمان قطعی برق، خیالتان از پایداری سیستم کاملاً راحت باشد.
آیا میخواید با گوشاتون بخونید،ما براتون پادکست صوتی از مقاله آماده کرده ایم:

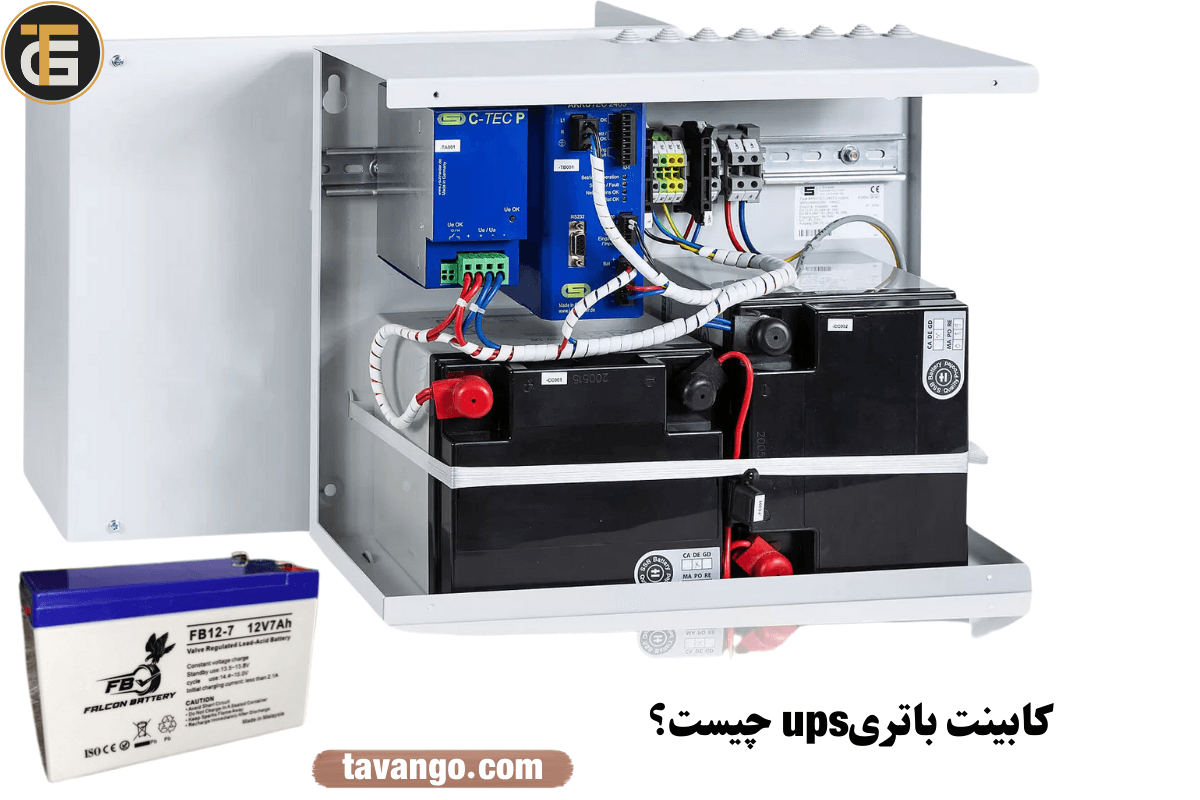

کابینت باتری ups چیست؟
کابینت باتری یو پی اس یکی از اجزای مهم در سیستمهای یو پی اس (UPS) است که باتری یو پی اس در آن قرار میگیرند. این کابینتها شامل چندین باتری و یک مدار قطعکننده هستند و در صورت افزایش یا کاهش جریان، ارتباط بین کابینت باتری و یو پی اس را قطع میکند.
باتریهای داخل کابینت بهصورت سری به یکدیگر متصل میشوند و هر مجموعه سری را یکرشته مینامند. تعداد باتریهای هر رشته به ولتاژ موردنیاز بستگی دارد. رشتههای باتری را بهصورت موازی به هم متصل کنید و این کار برای افزایش مدتزمان پشتیبانی انرژی (بکآپ) انجام میشود. درصورتیکه یو پی اس دارای باتری داخلی باشد، کابینت باتری خارجی بهصورت موازی به آن متصل میشود. میزان زمان بکآپ متناسب با ظرفیت باتریها تعیین شده و برحسب آمپرساعت (Ah) سنجیده میشود.
کابینتهای باتری با یو پی اسهایی با توانهای مختلف استفاده میشوند. ازآنجاکه ولتاژ یو پی اس در یک محدوده مشخص (۳۴۸V تا ۴۸۰V) قرار دارد، خروجی کابینت باتری باید افزایش یابد تا توان موردنیاز تأمین شود. باتریهای داخل کابینت نیازمند تعویض دورهای هستند. زمان تعویض باتری و کابینت به جنس باتریها و میزان استفاده از آنها بستگی دارد.
تعریف و عملکرد کابینت باتری UPS
کابینت باتری UPS محفظهای ایمن و استاندارد است که برای نگهداری باتریهای خشک (Sealed Lead Acid) یا لیتیومی مورد استفاده در سیستمهای برق اضطراری طراحی شده است. این کابینتها علاوه بر نظمدهی و حفاظت فیزیکی باتریها، با داشتن قطعکننده (Breaker) یا فیوز داخلی، در مواقع بروز اتصال کوتاه یا اضافهبار، از باتریها و خود UPS محافظت میکنند. همچنین طراحی آنها به گونهای است که تهویه مناسب و جریان هوا را تضمین کند تا دمای باتریها در محدوده استاندارد باقی بماند و عمر مفید آنها افزایش پیدا کند.
نحوه اتصال باتریها و مدتزمان پشتیبانی
باتریهای داخل کابینت UPS میتوانند به دو روش اصلی سری یا موازی به هم متصل شوند:
- اتصال سری: در این حالت ولتاژ کلی افزایش پیدا میکند، اما ظرفیت (Ah) ثابت میماند. برای مثال، چهار باتری ۱۲ ولتی با اتصال سری، ولتاژ ۴۸ ولت ایجاد میکنند. این روش بیشتر در سیستمهایی استفاده میشود که نیاز به ولتاژ بالاتر دارند.
- اتصال موازی: در این حالت ظرفیت باتریها افزایش مییابد ولی ولتاژ ثابت باقی میماند. مثلاً دو باتری ۱۲ ولت ۹ آمپر با اتصال موازی، همچنان ۱۲ ولت خروجی دارند اما ظرفیت آنها به ۱۸ آمپر ساعت میرسد. این روش برای افزایش مدتزمان پشتیبانی UPS کاربرد دارد.
انتخاب نوع اتصال بستگی به طراحی UPS و نیاز مصرفکننده دارد و معمولاً توسط سازندگان یا تکنسینهای متخصص تعیین میشود.

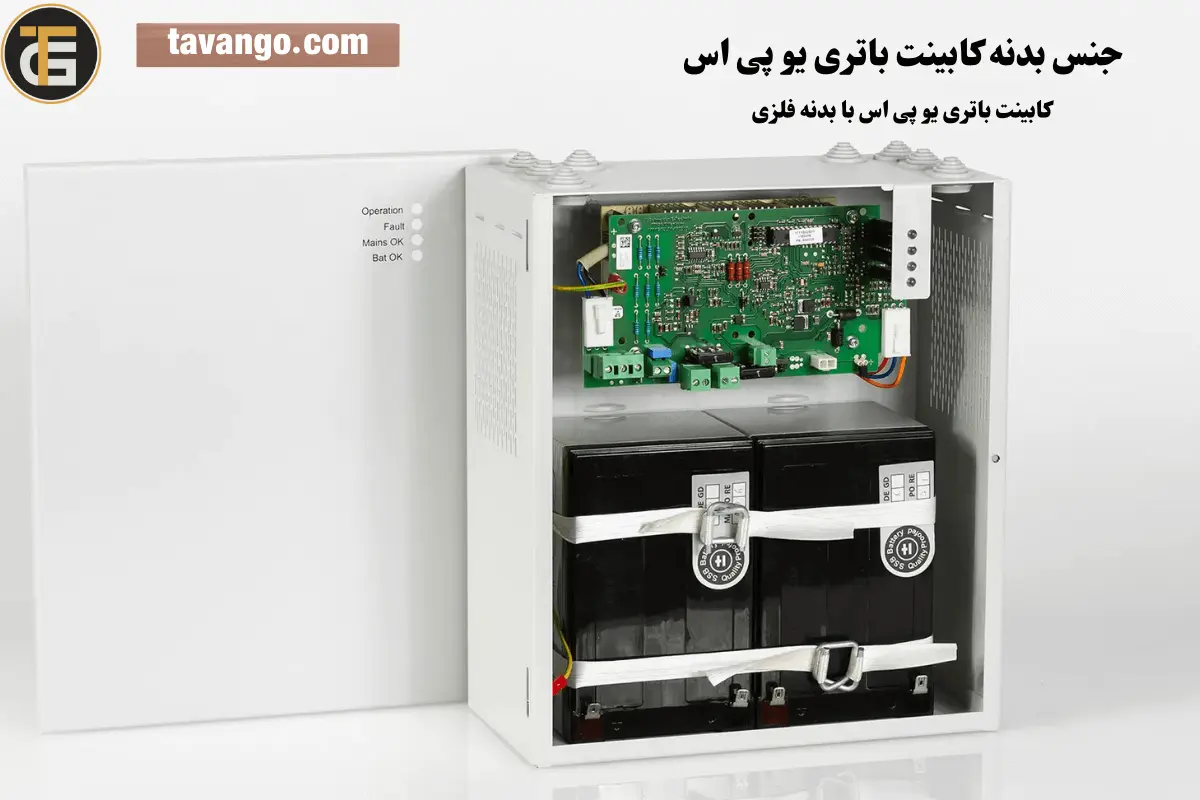

جنس بدنه کابینت باتری UPS و مزایا/معایب
۱. فولاد (Steel)
- مزایا: مقاومت مکانیکی بسیار بالا، محافظت عالی در برابر ضربه و فشار، امنیت بیشتر در برابر دسترسی غیرمجاز.
- معایب: وزن زیاد، هزینه بالاتر نسبت به دیگر جنسها، احتمال زنگزدگی در صورت نبود پوشش ضدخوردگی.
- کاربرد: مناسب برای مراکز داده، تأسیسات صنعتی و مکانهایی که امنیت فیزیکی بالا اهمیت دارد.
۲. پلاستیک مقاوم (ABS یا پلیکربنات)
- مزایا: سبک، ضدزنگ، قیمت مناسب، عایق الکتریکی خوب.
- معایب: مقاومت کمتر در برابر ضربههای سنگین، حساس به حرارتهای خیلی بالا.
- کاربرد: دفاتر اداری کوچک، تجهیزات قابلحمل یا محیطهایی با رطوبت بالا.
۳. فایبرگلاس (Fiberglass)
- مزایا: مقاوم در برابر خوردگی، سبک، مقاوم در برابر دماهای متغیر و شرایط محیطی سخت.
- معایب: هزینه نسبتاً بالا، نیاز به دقت بیشتر در نگهداری.
- کاربرد: مکانهای ساحلی، فضاهای باز و محیطهایی با تغییرات شدید دمایی.
ویژگیها و مشخصات فنی کابینت باتری UPS
- ابعاد: متناسب با تعداد و اندازه باتریها، از مدلهای کوچک تکطبقه تا کابینتهای بزرگ چندطبقه.
- تعداد طبقات: بسته به ظرفیت مورد نیاز، ممکن است یک، دو یا چند طبقه داشته باشد.
- سیستم تهویه: وجود دریچههای تهویه یا فن داخلی برای کنترل دمای باتریها.
- محافظت مکانیکی: قفلدار بودن دربها برای جلوگیری از دسترسی غیرمجاز.
- رنگ و پوشش بدنه: پوشش رنگ الکترواستاتیک یا ضدخوردگی برای افزایش عمر بدنه.
- قابلیت توسعه: امکان اضافهکردن باتریهای بیشتر یا ارتقاء سیستم در آینده.
- اتصالات داخلی: کابلها و ترمینالهای با کیفیت برای کاهش افت ولتاژ و جلوگیری از داغشدن.
قطعات اصلی و فرعی کابینت باتری UPS
- محفظه اصلی: ساختار بدنه که باتریها را نگهداری و از آنها در برابر ضربه و شرایط محیطی محافظت میکند.
- قطعکننده یا فیوز داخلی: جلوگیری از عبور جریان بیش از حد و حفاظت از باتریها و UPS.
- درب قفلدار: کنترل دسترسی و افزایش امنیت.
- محفظه فیلتر: جلوگیری از ورود گردوغبار و آلودگیهای محیطی.
- سینی یا رک باتری: جایگاه ثابت برای قرارگیری باتریها و توزیع یکنواخت وزن.
- کابلها و ترمینالها: برای برقراری اتصال ایمن و پایدار بین باتریها و UPS.
- سیستم تهویه یا فن: برای خنککردن باتریها و جلوگیری از افزایش دمای داخلی.
سخن پایانی
کابینت باتری UPS نقشی حیاتی در حفظ ایمنی، عملکرد پایدار و طول عمر باتریها دارد. انتخاب جنس بدنه مناسب،فولاد برای امنیت بالا، پلاستیک مقاوم برای سبکی و فایبرگلاس برای شرایط محیطی سخت،میتواند کارایی سیستم را تضمین کند. توجه به ویژگیهای فنی مانند تهویه مناسب، تعداد طبقات، ابعاد و اتصالات استاندارد، از خرابی زودهنگام جلوگیری میکند. همچنین آشنایی با قطعات اصلی مانند قطعکننده، سینی باتری و سیستم تهویه، به نگهداری صحیح کمک میکند. با انتخاب و مراقبت درست، کابینت UPS شما سرمایهای مطمئن برای حفاظت تجهیزات خواهد بود.
برای اینکه باتریهایتان واقعاً ۶–۸ سال یا بیشتر کار کنند، حتماً راهنمای جامع نگهداری و افزایش عمر باتری دستگاه یو پی اس را بخوانید (چکلیست کامل + تمام نکات عملی).
اگر میخواهید بهترین و با کیفیت ترین کابینت های یو پی اس موجود در بازار را با ضمانت و مشاوره تخصصی تهیه کنید، توان گستر الکترونیک اینجاست تا کمکتان کند.
✅ با بیش از 15 سال تجربه در تأمین تجهیزات امنیتی و الکترونیکی
✅ و تکیه بر دانش فنی ۲۵ ساله تیم مهندسی
کابینت های ارائه شده در شرکت توان گستر الکترونیک مجموعه ای از بهترین برند های خارجی و وارداتی با کیفیت هستند؛که به شما این اطمینان خاطر را می دهند که در طی استفاده از آنها به مشکل جدی بر نخورید،همچنین اگر شما از ما خرید هم نکنید میتوانید از مشاوره تخصصی کاملا رایگان با بهترین متخصصان ما داشته باشید.
📞 همین حالا تماس بگیرید — چون عمر یو پی اس و باتری یو پی اس تان، به کیفیت کابینت شما بستگی دارد.
شماره تماس: 02144081861
سوالات متداول در مورد کابینت یو پی اس:
۱. آیا میتوان از یک کابینت باتری برای چند مدل UPS استفاده کرد؟
بله، در بسیاری از موارد امکانپذیر است، اما باید ولتاژ، ظرفیت و نوع باتریها با مشخصات UPS هماهنگ باشد. بهتر است قبل از استفاده، با تولیدکننده یا یک تکنسین متخصص مشورت کنید.
۲. هر چند وقت یکبار باید کابینت باتری UPS را تمیز کرد؟
بهتر است هر ۳ تا ۶ ماه یکبار کابینت را تمیز و گردوغبارگیری کنید تا تهویه مناسب حفظ شده و از ورود ذرات به باتریها جلوگیری شود.
۳. آیا میتوان کابینت باتری UPS را در فضای باز نصب کرد؟
در صورت استفاده از کابینتهای ضدآب و مقاوم در برابر شرایط جوی، بله. با این حال، برای عملکرد بهتر توصیه میشود در محیطهای سرپوشیده و کنترلشده نصب شود.
۴. چه نشانههایی نشان میدهد که کابینت نیاز به تعویض دارد؟
خوردگی بدنه، خرابی قفلها، ضعف در تهویه یا آسیب به قطعات داخلی (مثل سینیها یا کابلها) از نشانههایی است که نشان میدهد زمان تعویض یا تعمیر کابینت فرا رسیده است.
