علت خاموش شدن یو پی اس و راههای رفع آن
علت خاموش شدن یو پی اس و راههای رفع آن
(از زبان یک مسئول فنی باتجربه در پشتیبانی UPS)
در تماسهای پشتیبانی برای خاموش شدن یو پی اس، معمولاً جملهها خیلی شبیه هم شروع میشوند:
«برق رفت، ولی یو پی اس هم خاموش شد» یا «UPS روشنه ولی هیچ چیزی رو نگه نمیداره»
از دید فنی، این جملهها یعنی ما با یک دستگاه خراب طرف نیستیم، بلکه با یک سیستم کامل طرفیم که یکی از اجزایش درست کار نمیکند. یو پی اس (UPS) مثل بدن انسان است؛ اگر قلب (باتری) یا سیستم عصبی (برد کنترل) یا حتی تنفس (فن خنککننده) مشکل پیدا کند، کل سیستم از کار میافتد.
داخل UPS چند بخش اصلی وجود دارد:
- باتری
- شارژر
- اینورتر
- برد کنترل
- سیستم محافظت
- فن خنککننده
هرکدام از این بخشها اگر دچار مشکل شوند، ممکن است دستگاه خاموش شود یا خروجی ندهد.
بزرگترین اشتباه کاربران این است که فکر میکنند UPS باید همیشه روشن بماند، حتی اگر شرایط کاریاش غلط باشد. در حالی که خیلی وقتها خاموش شدن دستگاه در واقع «واکنش حفاظتی» است نه خرابی.
مشتری:
«مهندس یعنی یو پی اس خودش از مدار خارج شده؟ چرا یهو خاموش میشه؟»پاسخ فنی:
نکته مهم این است که بسیاری از UPS ها دارای سیستم محافظتی هوشمند هستند. یعنی اگر دستگاه احساس کند شرایط خطرناک است، برای جلوگیری از آسیب بیشتر خودش را خاموش میکند. بنابراین خاموش شدن یو پی اس همیشه به معنی سوختن دستگاه نیست؛ گاهی دستگاه برای محافظت از خودش خاموش میشود.
خرابی باتری؛ نقطهای که بیشتر تماسها از آن شروع میشود
اگر بخوام صادقانه بگم، در بیش از نیمی از تماسهایی که برای خاموش شدن یو پی اس داریم، پای باتری وسطه. باتری UPS برخلاف چیزی که خیلیها فکر میکنند، یک قطعه مصرفی است نه دائمی.
باتری وقتی فرسوده میشود، هنوز ممکن است ولتاژ نشان بدهد، چراغ UPS هم سبز باشد، ولی زیر بار واقعی کاملاً کم میآورد. یعنی شما در ظاهر یک سیستم سالم دارید، ولی در لحظه نیاز، انرژی تحویل نمیدهد. این دقیقاً همان چیزی است که باعث میشود UPS هنگام قطع برق خاموش شود.
بعد از باتری، موارد زیر بیشترین سهم را در خرابی دارند:
- اضافه بار
- گرمای زیاد
- خرابی فن
- پایان عمر قطعات داخلی
- اتصالات ضعیف
- نوسانات برق شدید
گاهی هم مشکل از خود مصرفکننده است. مثلا مشتری یک پرینتر لیزری یا موتور را به UPS متصل کرده که جریان راهاندازی بالایی دارد و باعث خاموش شدن دستگاه میشود.
در بخش پشتیبانی، اولین کاری که انجام میدهیم این است که بررسی کنیم UPS دقیقا در چه شرایطی خاموش میشود:
- هنگام قطع برق؟
- زیر بار؟
- بعد از چند دقیقه؟
- همراه با بوق؟
- هنگام روشن شدن دستگاهها؟
پاسخ این سوالها مسیر عیبیابی را مشخص میکند.
مشتری:
«ولی باتری نو به نظر میاد، چرا باید خراب باشه؟ حتی بوی نو بودن میده!»پاسخ فنی:
ظاهر باتری هیچ چیز رو تضمین نمیکنه. باتری ممکنه ماهها در انبار مونده باشه. داخلش واکنش شیمیایی همیشه فعاله. یعنی حتی اگر استفاده نشه هم داره پیر میشه. به همین دلیل تاریخ تولید از خود برند مهمتره.
اضافه بار؛ وقتی یو پی اس بیشتر از توانش مجبور به کار میشود
یکی از مواردی که خیلی در پروژههای اداری و خانگی میبینم، اضافه بار است. یعنی کاربر بدون توجه به ظرفیت UPS، دستگاههای بیشتری به آن وصل میکند.
یو پی اس ظرفیت مشخص دارد. وقتی بار مصرفی از این ظرفیت بالاتر برود، دستگاه برای جلوگیری از آسیب، خودش را خاموش میکند. این خاموش شدن ناگهانی نیست، در واقع یک «قطع حفاظتی» است.
هر UPS ظرفیت مشخصی دارد. مثلا:
- 1000VA
- 2000VA
- 3000VA
اگر مجموع مصرف تجهیزات بیشتر از توان دستگاه باشد، UPS برای محافظت از مدار خودش خاموش میشود.
خیلی از کاربران بدون توجه به ظرفیت دستگاه، تجهیزات جدید به آن اضافه میکنند:
- پرینتر لیزری
- هیتر
- مودمهای متعدد
- سرور اضافه
- مانیتورهای بیشتر
و بعد از مدتی دستگاه دچار مشکل میشود. در بعضی موارد هم UPS هنگام استارت اولیه تجهیزات خاموش میشود چون جریان لحظهای بسیار بالا میرود.
مشتری:
«مهندس من فقط یه پرینتر اضافه کردم، چرا UPS خاموش شد؟»پاسخ فنی:
پرینتر لیزری موقع شروع کار مثل یه موتور سنگین جریان میکشه. شاید در حالت عادی کم مصرف باشه ولی لحظه استارت فشار زیادی میاره و UPS رو میندازه تو حالت Overload و خودش رو خاموش میکنه.
آیا نوسان برق باعث خاموش شدن یو پی اس میشود؟
بله، مخصوصا در مناطقی که کیفیت برق پایین است.
یو پی اس برای مقابله با نوسانات طراحی شده اما اگر:
- ولتاژ بیش از حد افت کند
- برق مدام قطع و وصل شود
- شوک الکتریکی شدید ایجاد شود
ممکن است دستگاه وارد حالت حفاظتی شود و خاموش شود. در بسیاری از پروژهها دیدهایم که مشکل اصلی اصلا UPS نبوده، بلکه برق ورودی ساختمان مشکل داشته است. به همین دلیل در بازدیدهای فنی همیشه کیفیت برق ورودی بررسی میشود.
خرابی فن و افزایش دمای داخلی UPS
گرما یکی از دشمنان اصلی تجهیزات الکترونیکی است. داخل UPS قطعات قدرت، ترانس، باتری و بردهای حساس وجود دارند که هنگام کار گرما تولید میکنند.
اگر فن خراب شود یا مسیر تهویه بسته باشد:
- دمای داخلی بالا میرود
- راندمان کاهش پیدا میکند
- برد آسیب میبیند
- دستگاه خاموش میشود
در تابستان این مشکل بیشتر دیده میشود؛ مخصوصا وقتی یو پی اس داخل رک بسته یا اتاق بدون تهویه قرار دارد. بعضی کاربران حتی دستگاه را کنار دیوار یا داخل کمد قرار میدهند که گردش هوا را مختل میکند.
در خیلی از بازدیدهای فنی، وقتی درِ رک یا اتاق UPS رو باز میکنم، اولین چیزی که مشخص میشه دمای بالاست. گرما چیزی نیست که مستقیم دیده بشه، ولی آرام آرام عمر کل سیستم رو کم میکنه.
یو پی اس وقتی داغ میشود، اول فن را با سرعت بالا میبرد. اگر باز هم دما کنترل نشود، وارد حالت حفاظتی میشود و خاموش میکند. اینجا دستگاه خراب نشده؛ فقط دارد از خودش محافظت میکند.
در تابستان این مشکل چند برابر میشود، مخصوصاً اگر دستگاه در فضای بسته یا بدون تهویه نصب شده باشد.
مشتری:
«چرا UPS بعد از چند ساعت کار داغ میکنه و خاموش میشه؟»پاسخ فنی:
یا فن درست کار نمیکنه یا محیط گرمه یا بار دستگاه زیاده. UPS برای کار در دمای کنترلشده طراحی شده، نه داخل فضای بسته و گرم.
نقش برد و مدار داخلی در خاموش شدن یو پی اس
اگر باتری و اضافه بار رو کنار بگذاریم، یکی از پیچیدهترین بخشها برد کنترل است. این برد تصمیم میگیرد که دستگاه چه زمانی شارژ کند، چه زمانی سوییچ کند و چه زمانی خاموش شود.
وقتی این بخش دچار مشکل میشود، رفتار UPS غیرقابل پیشبینی میشود. ممکن است روشن شود ولی خروجی ندهد، یا در لحظه سوییچ از برق شهری به باتری خاموش شود.
این نوع خرابیها معمولاً به خاطر نوسان شدید برق یا گرمای طولانیمدت ایجاد میشود.
مشتری:
«یو پی اس روشن میشه ولی خروجی نداره، مشکل چیه؟»پاسخ فنی:
این حالت بیشتر به برد یا بخش اینورتر مربوطه. یعنی دستگاه روشنه ولی نمیتونه برق خروجی تولید کنه. باید تست تخصصی روی مدار انجام بشه.
شارژ نشدن باتری؛ مشکلی که دیر خودش را نشان میدهد
گاهی UPS کاملاً روشن و عادی کار میکند، ولی باتری شارژ نمیشود. این یکی از خطرناکترین حالتهاست چون کاربر متوجه نمیشود تا زمانی که برق قطع شود.
در این شرایط، باتری عملاً همیشه خالی است و UPS هنگام قطع برق فوراً خاموش میشود. خرابی شارژر داخلی، کابلها یا خود باتری میتواند علت این موضوع باشد.
مشتری:
«چرا UPS همیشه روشنه ولی وقتی برق میره فوری خاموش میشه؟»پاسخ فنی:
احتمال زیاد باتری شارژ نگرفته. یا مدار شارژ مشکل داره یا باتری دیگه ظرفیت نگه داشتن شارژ رو نداره.
خاموش شدن هنگام قطع برق؛ جایی که مشکل خودش را کامل نشان میدهد
این یکی از واضحترین نشانههای خرابی است. یو پی اس در برق شهری کار میکند اما وقتی برق میرود، بلافاصله خاموش میشود. این یعنی بخش باتری یا مسیر انتقال انرژی مشکل دارد. یا باتری توان ندارد یا سوییچ داخلی درست عمل نمیکند. در تستهای فنی همیشه اولین چیزی که بررسی میکنیم همین حالت است چون خیلی سریع ما را به سمت ریشه مشکل میبرد.
وقتی برق شهری قطع میشود، UPS باید بلافاصله روی باتری سوئیچ کند. اگر این اتفاق نیفتد، معمولا یکی از این موارد وجود دارد:
- باتری خراب است
- اینورتر مشکل دارد
- فیوز داخلی سوخته
- اتصالات باتری قطع شده
- باتری شارژ کافی ندارد
در بعضی موارد هم کاربر مدتها از UPS استفاده نکرده و باتری کاملا دشارژ شده است.
مشتری:
«پس چرا فقط وقتی برق میره UPS خاموش میشه؟»پاسخ فنی:
چون در اون لحظه باید از باتری انرژی بگیره. اگر باتری ضعیف باشه یا ارتباطش قطع باشه، کل سیستم از کار میافته.
بوق زدن و خاموش شدن؛ زبان هشدار یو پی اس
خیلیها بوق یو پی اس رو نادیده میگیرند، در حالی که این دقیقاً زبان هشدار دستگاه است. هر نوع بوق معنی خاصی دارد.
وقتی دستگاه بوق میزند و بعد خاموش میشود، یعنی یک مشکل جدی وجود دارد که سیستم نتوانسته ادامه دهد.
این مشکل میتواند باتری، اضافه بار یا دمای بالا باشد. اما نکته مهم این است که دستگاه قبل از خاموشی هشدار داده است.
مشتری:
«UPS اول بوق زد بعد خاموش شد، یعنی سوخته؟»پاسخ فنی:
نه الزاماً. بوق یعنی دستگاه داشته هشدار میداده. خاموشی یعنی یا بار زیاد بوده یا باتری نتونسته ادامه بده یا دما بالا رفته.
پایان عمر باتری؛ مرحلهای که همه چیز را تغییر میدهد
باتری وقتی به انتهای عمر خودش میرسد، رفتار UPS کاملاً تغییر میکند. دیگر مثل قبل بکاپ نمیدهد، سریع خالی میشود و حتی ممکن است باعث ریست شدن دستگاه شود.
این مرحله معمولاً تدریجی است و کاربر متوجه آن نمیشود تا زمانی که یک قطعی برق واقعی اتفاق بیفتد.
در پروژههای حساس معمولاً باتری قبل از خرابی کامل تعویض میشود.
مشتری:
«چرا قبلاً ۳۰ دقیقه کار میکرد الان ۵ دقیقه هم نگه نمیداره؟»پاسخ فنی:
این دقیقاً نشونه افت ظرفیت باتریه. باتری دیگه توان ذخیره انرژی قبلی رو نداره و باید تعویض بشه.
آیا استفاده از وسایل پرمصرف باعث خاموش شدن UPS میشود؟
قطعا بله.
UPS برای تجهیزات مشخصی طراحی شده است. اتصال وسایل پرمصرف میتواند:
- فشار شدید به اینورتر وارد کند
- باعث افت ولتاژ شود
- دستگاه را وارد حالت حفاظتی کند
بعضی وسایل اصلا مناسب اتصال به UPS نیستند:
- هیتر
- سشوار
- کولر
- پرینتر لیزری سنگین
- پمپ آب
در پروژههای شبکه و سرور همیشه محاسبه توان قبل از نصب انجام میشود.
خطاهای رایج یو پی اس (UPS) و روش رفع آنها
در بسیاری از مدلهای یو پی اس، خطاها و هشدارها روی نمایشگر LCD یا از طریق چراغها نمایش داده میشوند. شناخت معنی این ارورها کمک میکند سریعتر مشکل را پیدا کنید و از خاموش شدن ناگهانی UPS جلوگیری شود.
Overload — اضافه بار
این خطا یعنی میزان مصرف تجهیزات متصل به یو پی اس بیشتر از ظرفیت دستگاه است.
مثلا اگر یک UPS با توان 1000VA داشته باشید اما تجهیزات متصل مصرف بالاتری داشته باشند، دستگاه برای محافظت از خودش وارد حالت Overload میشود.
Battery Low — ضعیف بودن یا کم شدن شارژ باتری
این هشدار نشان میدهد شارژ باتری پایین آمده یا باتری توان کافی ندارد. این ارور معمولا هنگام قطع برق یا نزدیک پایان عمر باتری دیده میشود.
Fault — خطای داخلی دستگاه
ارور Fault یعنی یکی از بخشهای داخلی UPS دچار مشکل شده است.
این خطا میتواند مربوط به:
- برد الکترونیکی
- اینورتر
- شارژر
- مدار محافظتی
- اتصال کوتاه داخلی
باشد.
Over Temperature — افزایش دمای بیش از حد
این خطا یعنی دمای داخلی UPS بیش از حد مجاز بالا رفته است.
معمولا به دلیل:
- خرابی فن
- تهویه نامناسب
- گرمای محیط
- اضافه بار
ایجاد میشود.
Replace Battery — تعویض باتری
این هشدار یعنی باتری UPS فرسوده شده و دیگر عملکرد مطمئنی ندارد.
گاهی دستگاه هنوز روشن میماند اما باتری عملا ظرفیت واقعی خود را از دست داده است.
نکته مهم فنی
بسیاری از کاربران فقط با خاموش و روشن کردن UPS سعی میکنند ارورها را حذف کنند، اما این کار مشکل اصلی را برطرف نمیکند. اگر هرکدام از این خطاها تکرار شود، بهتر است دستگاه توسط بخش فنی بررسی شود تا از آسیب جدیتر جلوگیری گردد.
اثر خاموش شدن یو پی اس روی تجهیزات متصل
وقتی یو پی اس (UPS) بهصورت ناگهانی خاموش میشود، فقط خود دستگاه دچار مشکل نمیشود؛ در واقع کل سیستمهایی که به آن وابسته هستند در یک لحظه بدون حفاظت برق رها میشوند. این اتفاق در تجهیزات مختلف، اثرات متفاوت و گاهی خطرناک دارد.
در ادامه از دید فنی بررسی میکنیم خاموش شدن UPS روی تجهیزات مهم چه تاثیری میگذارد.

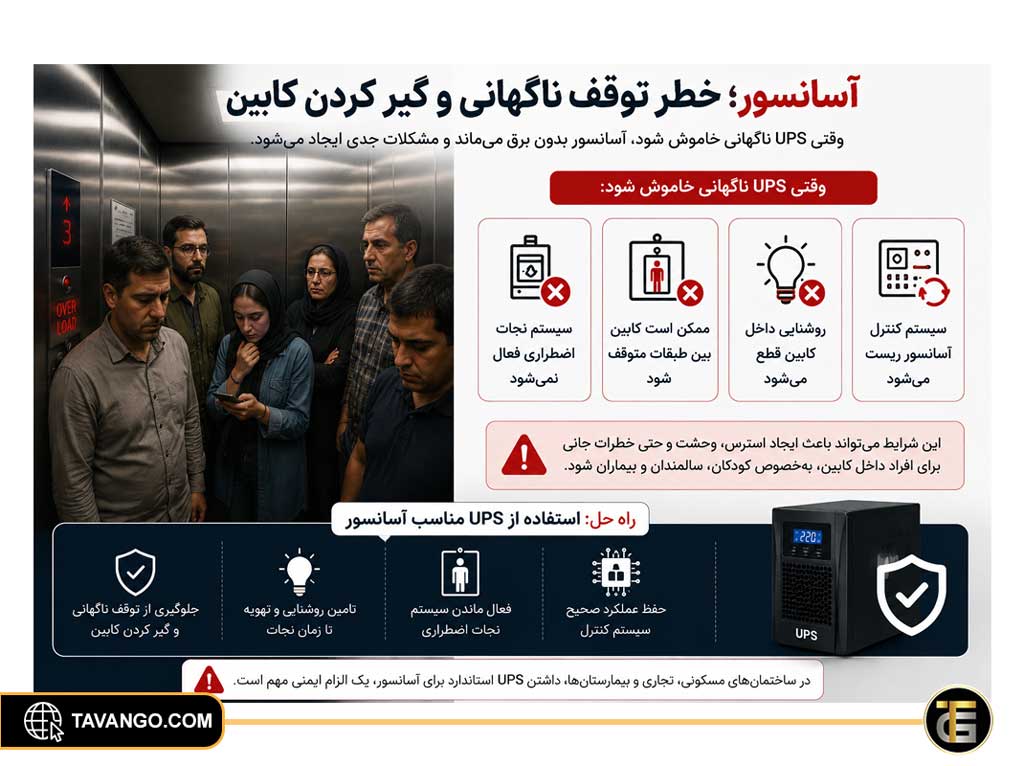

آسانسور؛ خطر توقف ناگهانی و گیر کردن کابین
در ساختمانهایی که از یو پی اس برای کنترل اضطراری آسانسور یا سیستم نجات استفاده میشود، خاموش شدن UPS میتواند بسیار حساس باشد.
وقتی UPS ناگهانی خاموش شود:
- سیستم نجات اضطراری فعال نمیشود
- ممکن است کابین بین طبقات متوقف شود
- روشنایی داخل کابین قطع میشود
- سیستم کنترل آسانسور ریست میشود
در برخی مدلهای جدید، UPS وظیفه رساندن آسانسور به نزدیکترین طبقه را دارد. اگر در این لحظه UPS خاموش شود، سیستم کنترلی بدون انرژی باقی میماند و وضعیت اضطراری ایجاد میشود.
دزدگیر اماکن و سیستمهای امنیتی
یکی از رایجترین کاربردهای یو پی اس، تغذیه سیستم دزدگیر و دوربین مداربسته است.
اگر UPS خاموش شود:
- سیستم دزدگیر از کار میافتد
- سنسورها غیرفعال میشوند
- ارتباط با مرکز هشدار قطع میشود
- دوربینها خاموش یا ریست میشوند
این موضوع بهخصوص در زمان سرقت یا قطع برق عمدی بسیار خطرناک است، چون دقیقاً همان لحظهای که سیستم باید فعال باشد، از کار میافتد.
سیستمهای دوربین مداربسته (CCTV)
در سیستمهای نظارتی، UPS نقش حیاتی دارد. خاموش شدن UPS باعث میشود:
- ضبط تصاویر متوقف شود
- دستگاه DVR/NVR خاموش شود
- تصاویر لحظهای از دست برود
- در برخی موارد هارد دیسک آسیب ببیند
اگر خاموشی UPS همراه با قطع ناگهانی برق باشد، حتی ممکن است فایلهای ضبط شده دچار خرابی شوند و بخشی از اطلاعات قابل بازیابی نباشد.
تجهیزات شبکه و سرورها
در شبکههای کامپیوتری و سرورها، خاموش شدن یو پی اس یکی از پرریسکترین حالتهاست.
در این شرایط:
- سرور بدون Shutdown اصولی خاموش میشود
- احتمال از بین رفتن دیتابیس وجود دارد
- فایلهای در حال پردازش آسیب میبینند
- تجهیزات شبکه ریست میشوند
در دیتاسنترها، UPS فقط برای روشن ماندن نیست؛ بلکه برای «خاموش شدن کنترلشده سیستمها» طراحی شده است. اگر خود UPS خاموش شود، این فرآیند کاملاً از بین میرود.
تجهیزات پزشکی و آزمایشگاهی
در محیطهای درمانی، خاموش شدن UPS میتواند بسیار حساس باشد.
اثرات احتمالی:
- قطع شدن دستگاههای مانیتورینگ بیمار
- توقف تجهیزات آزمایشگاهی
- از دست رفتن دادههای پزشکی
- اختلال در دستگاههای حیاتی کمکی
به همین دلیل در این محیطها معمولاً از UPS های Redundant یا چندلایه استفاده میشود تا احتمال خاموشی به حداقل برسد.
دربهای اتوماتیک، جک پارکینگ و موتور کرکره
در ساختمانهای مسکونی و تجاری، یو پی اس گاهی برای کنترل دربهای اتوماتیک یا جک پارکینگ استفاده میشود.
اگر UPS خاموش شود:
- دربها ممکن است قفل شوند
- جک پارکینگ از کار بیفتد
- امکان ورود یا خروج خودروها محدود شود
- سیستم کنترل مرکزی ریست شود
در بعضی موارد حتی ممکن است درب در حالت نیمهباز یا نیمهبسته گیر کند.
خاموش شدن یو پی اس فقط یک خطای فنی ساده نیست؛ بلکه میتواند کل سیستمهای حیاتی را از کار بیندازد. از آسانسور گرفته تا دزدگیر و سرور، همه این تجهیزات به یک منبع برق پایدار وابسته هستند.
به همین دلیل در بررسیهای فنی همیشه گفته میشود:
مشکل UPS فقط مشکل یک دستگاه نیست، بلکه مشکل کل سیستم وابسته به آن است.
اگر UPS بهدرستی نگهداری نشود یا علائم خرابی آن نادیده گرفته شود، ریسک خاموشی ناگهانی میتواند خسارتهای جدی ایجاد کند.
جمعبندی؛ نگاه واقعی به خاموش شدن یو پی اس
اگر بخوام به عنوان یک مسئول فنی باتجربه جمعبندی کنم، خاموش شدن یو پی اس یک علامت ساده نیست، یک «زبان هشدار» است.
گاهی باتری مقصر است، گاهی اضافه بار، گاهی گرما و گاهی هم برد داخلی. اما چیزی که مهم است این است که UPS قبل از خاموش شدن همیشه یک نشانه میدهد، فقط باید آن را درست تفسیر کرد.
